高低壓起動柜
高壓開關柜送電操作程序

發布時間:2022-05-28

瀏覽量:0

發布人:源創大白

1)關閉所有柜門及后封板,并鎖好。

2)將接地開關操作手柄插入中門右下側六角孔內,逆時針旋轉約90°,使接地開關處于分閘位置,取出操作手柄,操作孔處聯鎖板自動彈回,遮住操作孔,開關柜后門閉鎖。

3)觀察上柜門各儀表、信號指示是否正常。正常時微機保護裝置電源燈亮,手車試驗位置燈、斷路器分閘指示燈和儲能指示燈亮,如所有指示燈均不亮,則打開上柜門,確認各母線電源開關是否合上,如已合上各指示燈仍不亮,則需檢查控制回路。

4)將斷路器手車搖柄插入搖柄插口并用力壓下,順時針轉動搖柄,6KV開關柜約轉動20圈,在搖柄明顯受阻并伴有咔嗒聲時取下?lián)u柄,此時手車處于工作位置,二次插頭被鎖定,斷路器手車主回路接通,查看相關信號(此時手車工作位置燈亮,同時手車試驗位置燈滅),同時應注意手車在工作位置時,地刀操作孔處聯鎖板被閉鎖不能按下,如下圖所示。

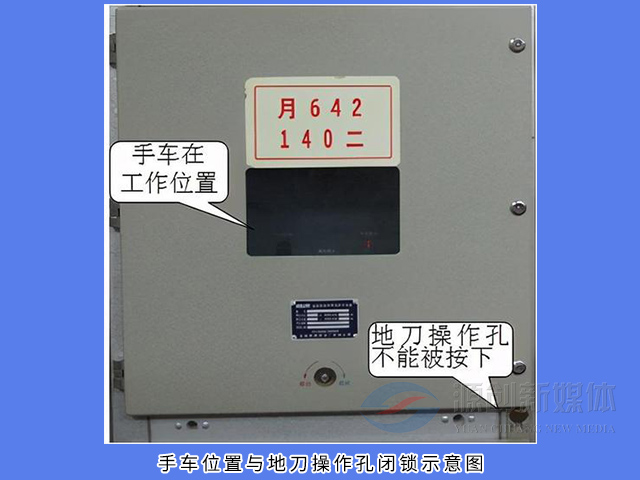

操作程序1

手車位置與地刀操作孔閉鎖示意圖

5)操作儀表門上合、分轉換開關使斷路器合閘送電,同時儀表門上紅色合閘指示燈亮,綠色分閘指示燈滅,查看帶電顯示裝置、斷路器機械分合位置及其它相關信號,一切正常,送電成功(操作合、分轉換開關時,把操作手柄順時針旋轉至面板指示合位置,松開手后操作手柄應自動復位至預合位置)。

6)如斷路器合閘后自動分閘或運行中自動分閘,則需判斷故障原因并排除后方可按上述程序重新送電。
