無功補償裝置
電柜中母線排電流高補償柜電流低是什么原因

發布時間:2023-04-24

瀏覽量:0

發布人:源創大白

這是正常的。因?yàn)?a href="http://m.rslizhi.com" target="_blank">電柜母線中電流是反應整個線路中負載電流,加上補償電容柜的電容器的運行無功電流。

這里用一個常用的自愈式補償電容器,來說明問題。型號為0.45-20-3補償電容器,(0.45為電容器的工作電壓,20指電容器的額定容量為20KVar千法茲,3表示它是一個輸入接三相交流電源)。

在電容器的殼上標注的工作額定電流為25.7A,如果將它接入380V的低壓供電線路中,此時它的實際工作電流只有21.6A。

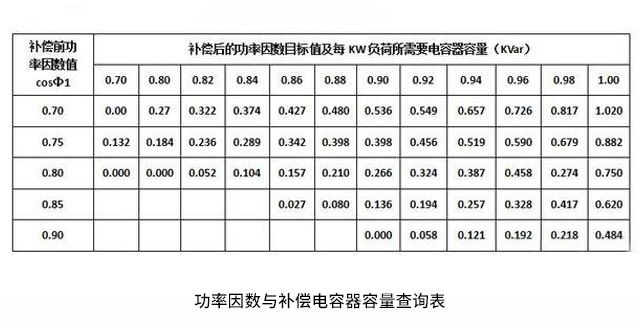

功率因數與補償電容器容量查詢表


電容補償柜,它是對于低壓配電變壓器(10KV/0.4KV)功率大于100KVA的變壓器進行無功功率補償的。

因?yàn)楣S和供電線路其他用戶或設備負載的電感性負載太大時,會將這些有用的電能,白白地變成了熱能或其他無用功消耗掉了。

從上圖表的功率因數補償表中可以明確知道,補償前的功率因數cosφ從0.70提供到0.90,此時對應的補償電容器的容量需要(表中標注為1KW的負載,此時這里不按照視在功率KVA來換算,需要電容器容量,KVsr),1KW/0.536KVar。

例如:此時線路負載功率為200KW,那么它需要補償電容器容量為200×0.536=107.2KVar的容量。 21.6A大概電流是21.6,則21.6/20=1.08A電流。 于是用107.2×1.08=115.78A 此時電容補償柜上的補償電流指示就有115.78A。 而正常200KW感性負載的實際工作電流大概400A左右。

從上述計算數據,可以清楚看出來,低壓配電柜中的母線電流指示遠遠大于補償柜中的電流。
