高壓固態軟起動柜工作原理解析

發布時間:2022-11-09

瀏覽量:0

發布人:源創大白

在當下電氣行業中,只要是固態軟啟動設備,主回路基本上采用的都是晶閘管,然后通過逐漸改動晶閘管的導通角來抬升電壓,完成對電機結束發起進程。



為了滿足不同行業的電機需求,固態軟啟動設備又分低壓高壓

它們的基本原理差不多,不同的是高壓固態軟啟動柜在高壓環境下工作,各種電氣元器件的絕緣功用一定要好,電子芯片的抗煩擾才干要強。

另外高壓固態軟啟動柜中必要有一個高性能的主控單元,以滿足對信號的及時和迅速處理,因此這個主控單元一般選用高性能DSP芯片。

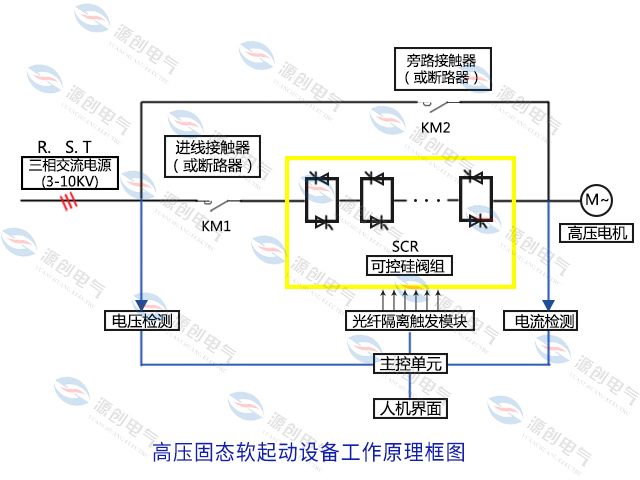

在高壓固態軟啟動柜中,由于如今單只高壓晶閘管的耐壓強度不高,所以有必要由多個高壓晶閘管串聯進行分壓(如下圖)。



1





高壓固態軟起動裝置檢測到外部起動命令時,由微處理器檢測到同步信號后,對主回路可控硅相位角觸發進行控制,逐漸增加電機端的電流和電壓,從而平滑起動電機。在此過程中,RC濾波阻容吸收單元吸收可控硅反向關斷時的尖峰電壓;均壓電阻擎制可控硅電壓,保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離,同時保證了觸發信號不受電磁干擾。



注:在選配晶閘管上,有必要保證每一相的晶閘管參數盡可能的一致,并且每一相晶閘管的RC濾波電路的元件參數盡可能一致。因為晶閘管的功率參數不一致,會致使晶閘管啟停時間不一致,造成個別相晶閘管超額,然后致使晶閘管的損壞。
