LP靜止式進相器安裝接線詳解

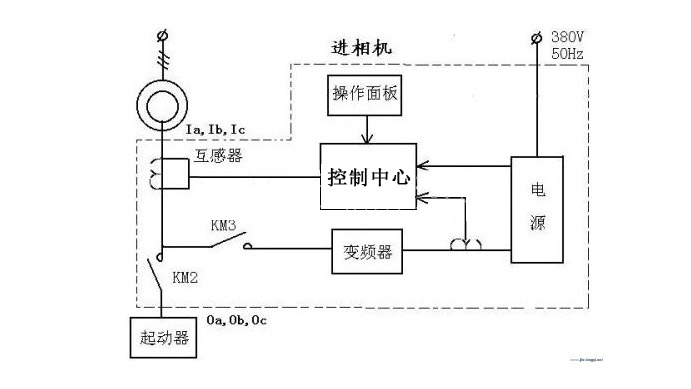

靜止式進相器是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數和效率，提高電機過載能力、降低電機定子電流、降低電機自身損耗的目的。 進相器中可控硅是將電網中工頻50Hz電流轉為與電機轉子同頻的低頻電流的交交變頻環節主要器件。可控硅實質上是一個通過控制極控制導通或關斷的開關元件。

一、到電動機的動力線安裝。

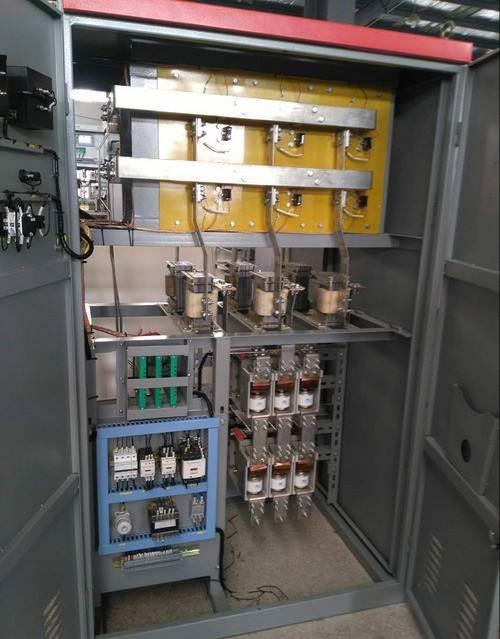

1、進相器后面有兩個真空接觸器，兩個接觸器中間引出了三根銅排，上面穿得有傳感器，這三個根排接電纜到電動機的轉子。

2、進相器下面一個真空接觸器的下端引三根線到水電阻起動柜內，接在水電阻內一個大接觸器的下端。以上這兩根電纜大小可以根據電流來確定，比如710KW電機轉子電流是528A,可以用一根240電纜，1600KW電機轉子電流是868A,可以用兩根240電纜。

二、控制線接線說明

1、出線端子上的A1、A2、B630、C630這四根線是信號取樣，是接到高壓開關柜，就是給這臺電機供電的高壓開關柜。A1、A2取A相電流信號，B630、C630取得是B、C相電壓信號。其中A1、A2用4. 0平方電纜，B630、C630用2. 5平方電纜。

2、U1、111這一對線是到水電阻起動柜。用1. 5平方電纜，接在水電阻短接接觸器的常開輔助觸點。也就是水電阻內接觸器的常開輔助觸點。

以上說得這些線是必需要接，端子上的其他控制線看情況接。如果其他柜子需要就接，不需要可以不接。如有不解之處，可隨時與襄陽源創電氣技術人員聯系！
